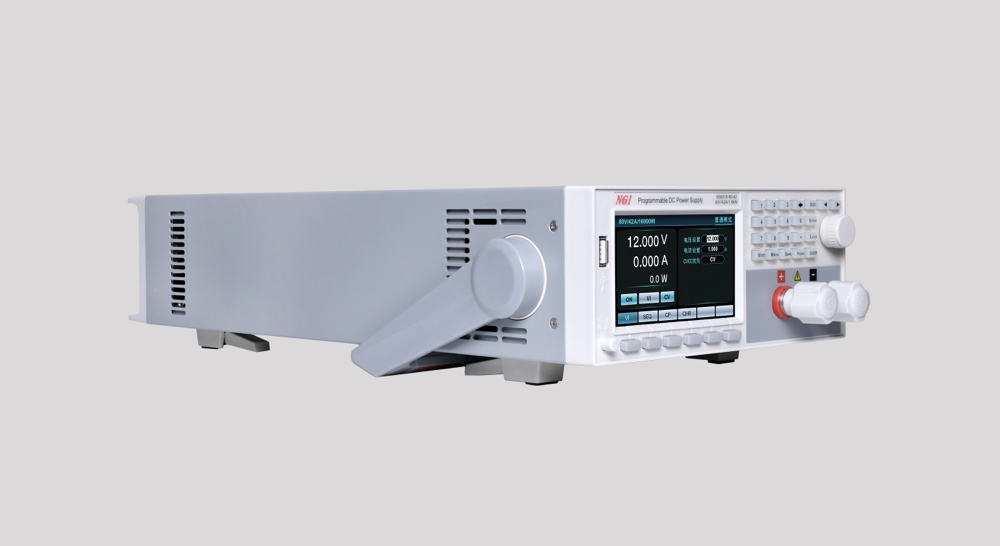

N36300 系列高性能桌面式可编程直流电源
产品型号

N36300

规格

产品概述：

■ 高速动态响应，电压上升下降时间≤10ms ■ 电压精度：0.03%+0.02%F.S. ■ 电流精度：0.1%+0.1%F.S. ■ 电压、电流斜率可调，适应不同负载需求 ■ 支持汽车波形模拟测试

主要特性：

■ 电压精度：0.03%+0.02%F.S. ■ 电流精度：0.1%+0.1%F.S. ■ 电压、电流斜率可调，适应不同负载需求
联系我们 获取报价

产品介绍

产品参数

资料下载

产品介绍

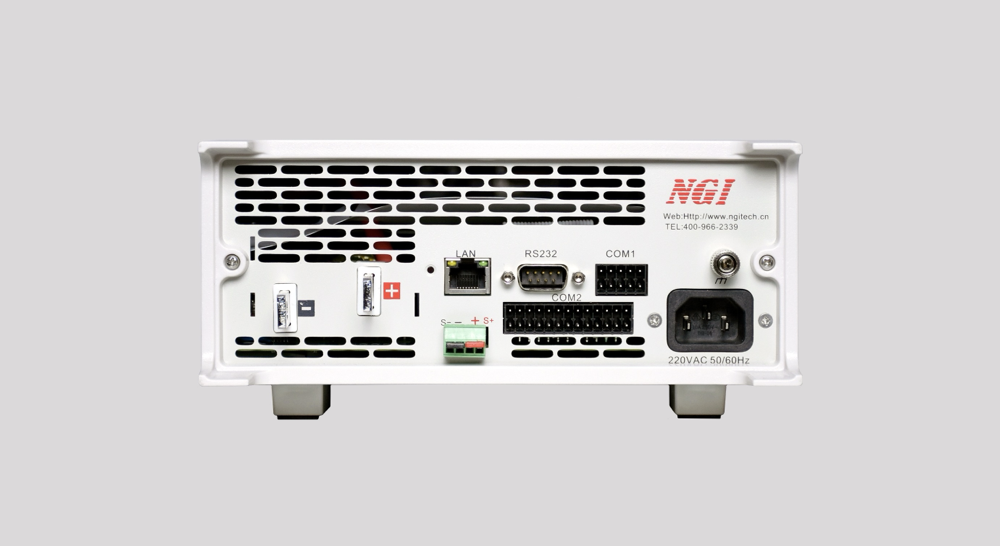

■ 桌面式设计，支持前后面板输出
■ 宽输出范围，一台可当多台电源
■ 高速动态响应，电压上升下降时间≤10ms
■ 电压精度：0.03%+0.02%F.S.
■ 电流精度：0.1%+0.1%F.S.
■ 电压、电流斜率可调，适应不同负载需求
■ 支持汽车波形模拟测试
■ CC&CV优先权选择功能，适配各类待测物
■ 标配序列测试、电池充电测试、内阻模拟等功能
■ 标准½19英寸2U设计，桌面&集成系统均适用

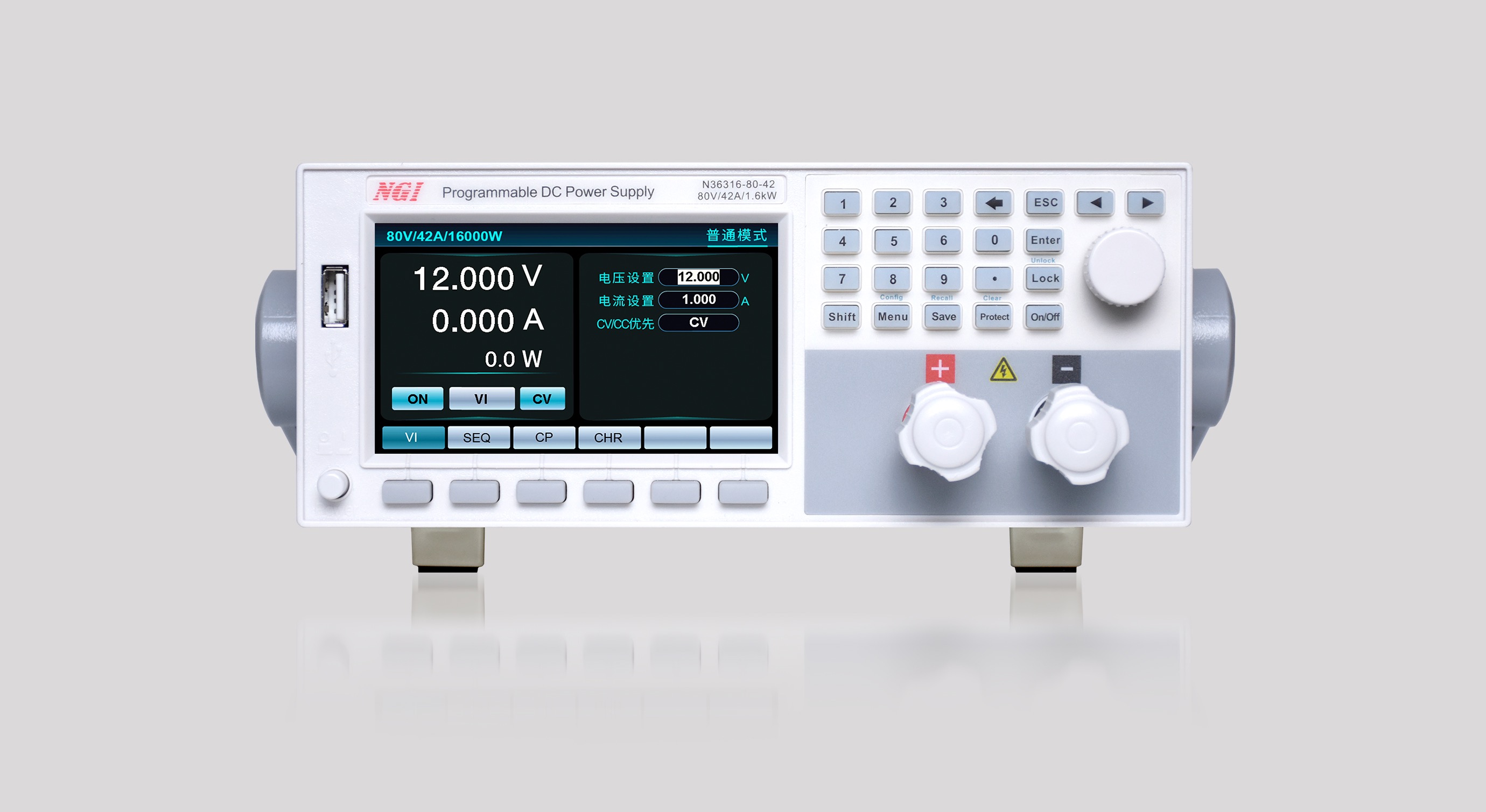

■ 4.3英寸高清彩屏，本地/远程控制，提供专用测试软件
■ 标配LAN/RS232/RS485/CAN通讯控制

■ 支持Modbus-RTU、SCPI、CANopen标准协议

■ 外部模拟量编程控制（选配）



功能与优势
汽车波形模拟功能，用于汽车电子产品电性能测试

随着汽车上电子设备应用的逐年增多，车厂都制定相关的测试规范，重点测试在某些特定场景的电源瞬态变化下电子设备的抗干扰能力，因此在汽车电子硬件设计中必须预留足够的防护手段以抑制这些电源极端情况所带来的影响。


N36300系列可标配汽车波形模拟功能，可模拟汽车启动时波形、汽车短时电压骤降波形、抛负载波形、汽车电压复位测试波形、缓升缓降波形、跃变启动等，满足ISO16750-2、LV124等多种标准，用于汽车电子产品电性能测试。


CC&CV优先选择，可选恒流源/恒压源输出

N36300系列具备设置电压环反馈电路优先或电流环反馈电路优先的功能，可以使N36300能针对被测物的特性而采取最优的工作模式进行测试，从而能更好的保护被测试物品。

如图一， 当待测组件在测试过程中需要减少电压过冲的情况下，如给低电压处理器或FPGA核心供电时，应使用电压优先模式以便获得快速而又平稳的上升电压。

如图二，当待测组件在测试过程中需要减少电流过冲情况下，或待测组件为低阻抗如在对电池充电场景时，应使用电流优先模式以便获得快速而又平稳的上升电流。

序列模式，轻松编辑测试序列

N36300电源提供了输出复杂波形的功能，最大可以储存10个序列文件，最多可以储存1000个测试步骤，可用于电子产品长时间验证、任意电压电流波形测试等。

序列编辑允许用户设置序列文件、总步数、运行次数、链接文件、步编号、设定电压、设定电流以及运行时间。


产品系列

产品参数
型号通道数电压电流功率精度分辨率通讯接口尺寸
N36309-40-50140V50A900W电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.1mV/1mALAN/RS232/RS485/CAN2U
N36316-80-42180V42A1,600W电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.1mV/1mALAN/RS232/RS485/CAN2U
