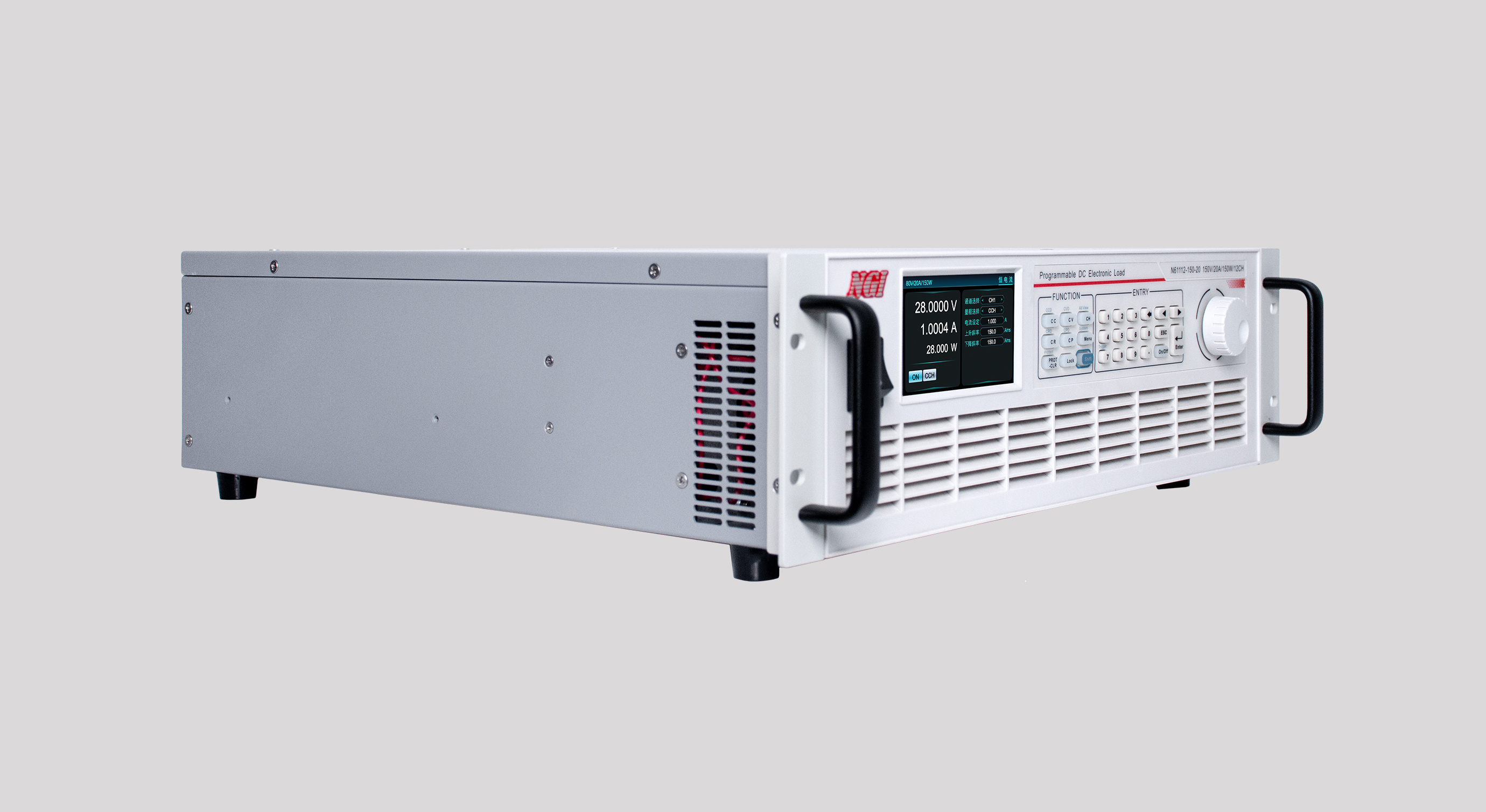

N61100 系列多通道高性能直流电子负载-苏州兴源电子有限公司

产品介绍

■ 功率规格：150W/12CH、300W/6CH、540W/4CH、900W/2CH
■ 电压范围：0~80V、0~150V、0~600V，电流范围：0~120A/0~30A
■ 高集成度，单机多达12通道
■ 电压、电流、电阻、功率双量程，测量范围广
■ 支持同步带载，便于多通道电源测试
■ 电流上升/下降斜率可设，电压环路响应速度可调
■ 电压/电流采样率：高达500kHz
■ 八种测试模式：CC，CV，CR，CP，CV+CC，CV+CR，CR+CC，CP+CC
■ 支持LED模拟功能，LED电源真实拉载测试
■ 支持OCP/OVP/OPP测试模式
■ 支持负载效应测试、动态扫描、时间测量、放电测试功能
■ 支持序列测试、自动测试、Von/Voff、模拟短路、纹波测量功能
■ 支持CC、CV、CR、CP动态测试，CC动态频率高达30kHz

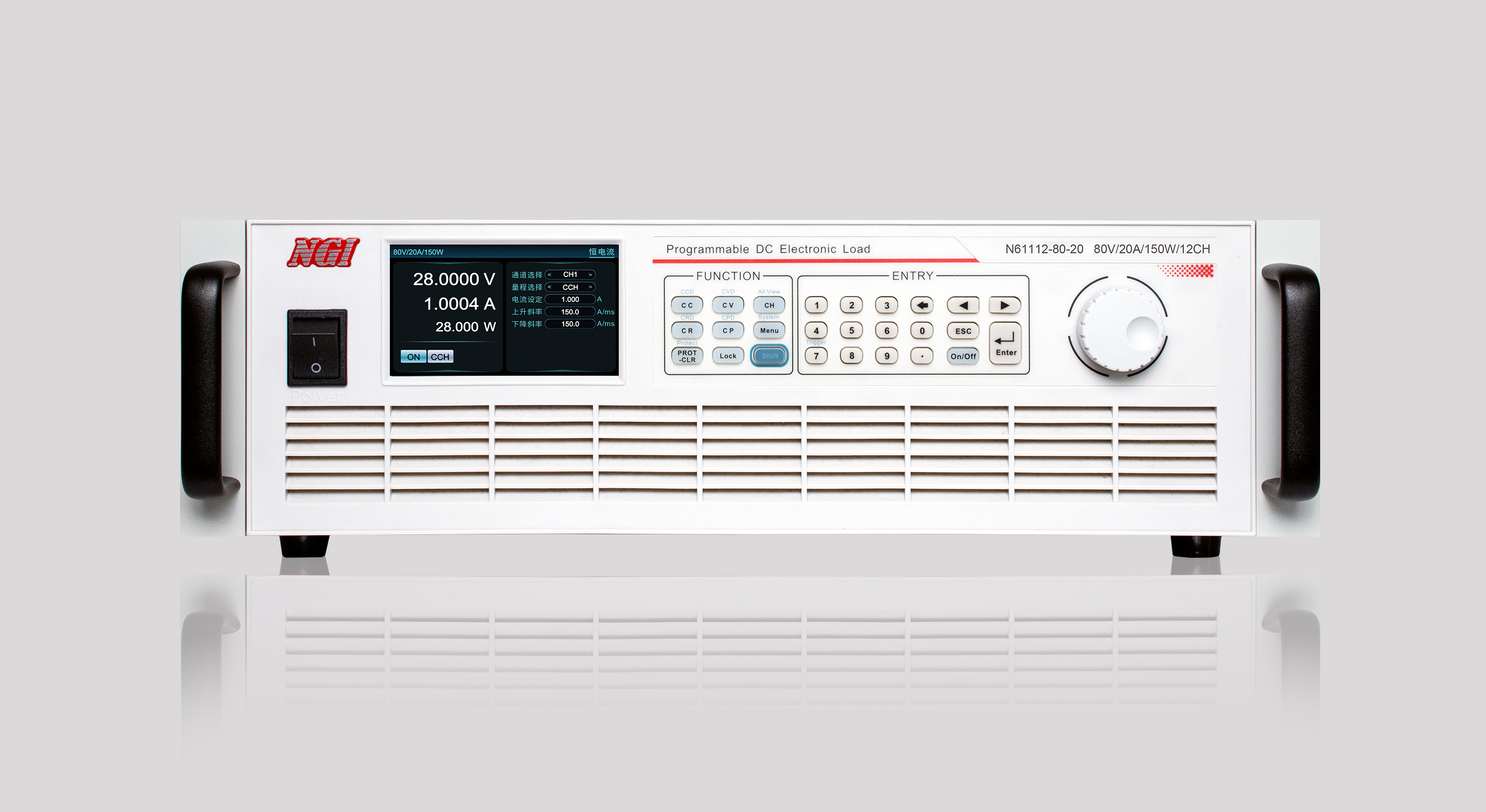

■ 4.3英寸高清彩屏，本地/远程控制，专业测试软件
■ 支持LAN、RS232、RS485通讯控制

功能与优势

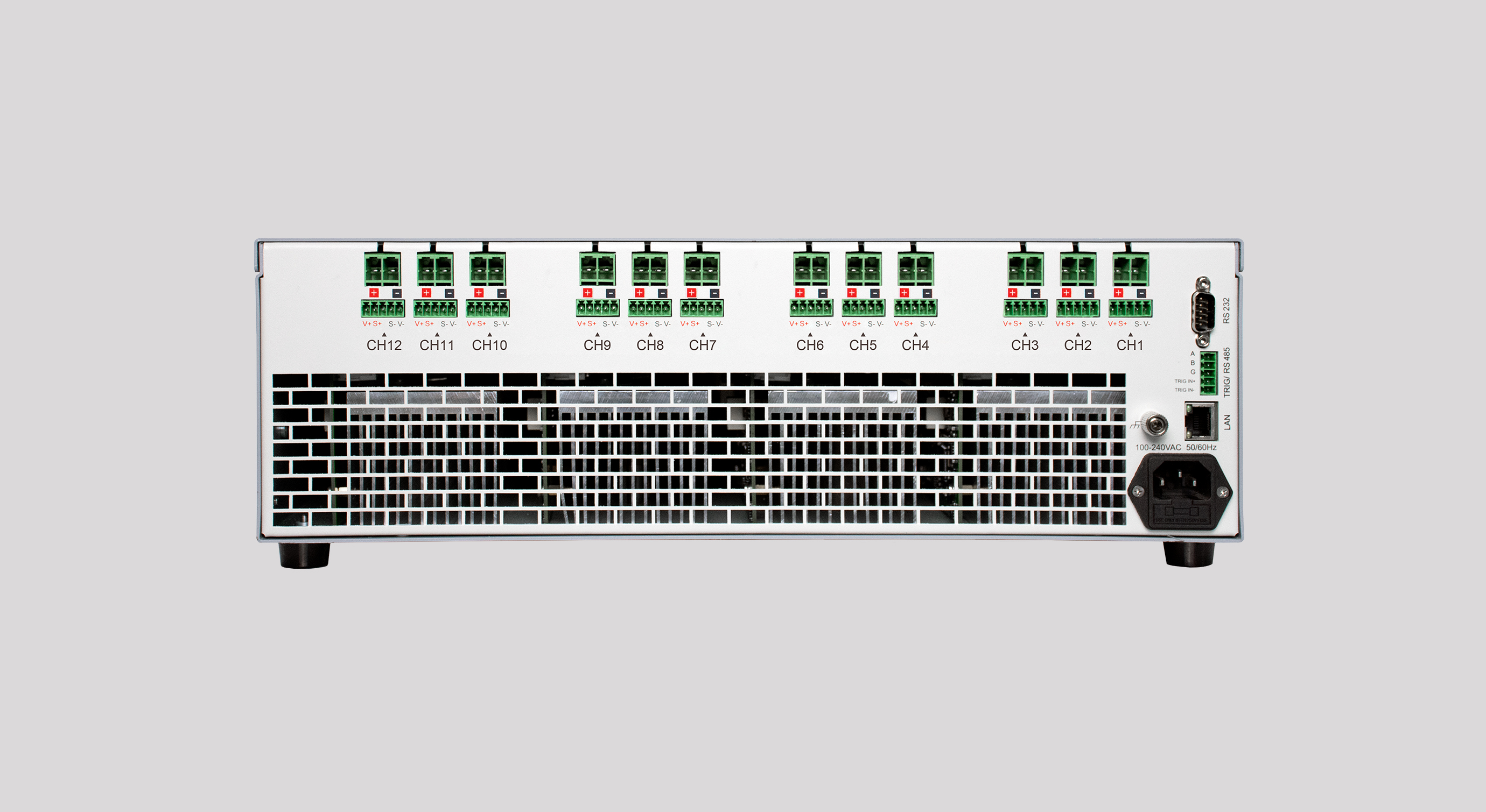

集成度高，单机高达12通道

N61100系列直流电子负载单机最多支持12通道，各通道电气隔离，相互独立，可单独控制，也可最多120通道同时控制，超高集成度特性在多通道批量测试系统应用中，为客户降低测试成本、减少测试占用空间，结合N61100高达5ms回读速度，测试效率可以大幅提高。

多种工作模式选择

N 61100系列不仅支持常规的CC、CV、CP、CR四种工作模式，为了应对实际测试过程中负载特性的变化，还具有CV+CC、CR+CC、CV+CR、CP+CC四种组合工作模式。如CR+CC适合电源的开机测试，防止电源开机过电流保护；CV+CR可取代Von点的设定应用；CV+CC可模拟电池充电的工作模式转换过程等，用户可根据自己的实际情况选择不同的工作模式进行测试。

LED模拟功能，LED电源测试更真实

LED电源是恒流源，其输出电压有一段可调范围且大于LED的导通电压，输出电流稳定，不能大于LED额定电流，否则会加速LED衰老损坏。由LED等效电路可知，LED等效为电阻Rd与电压源Vf的串联，其I-V曲线等效于真实LED非线性I-V曲线在工作点（Vo，Io）处的切线，常规的电子负载采用CR或者CV模式并不适合LED电源的测试需求。

N61100系列高性能多通道电子负载提供LED模拟功能，用户需设置LED电源额定电流、LED工作电压、电阻系数共3个参数，即可真实模拟LED的拉载特性测试LED电源。

过流保护测试功能

负载提供上升斜坡电流用来测试被测设备电压是否能达到截止电位，以判别电源OCP保护是否正常，通过此测试检查电源过载情况下的被测设备输出响应。

OCP测试时，负载以恒电流模式进行拉载，同时检查被测物电压是否低于终止电压。如被测物电压低于截止电压，则记录此时的拉载电流作为测试结果，并关闭输入，停止测试；如被测物电压高于截止电压，负载增加拉载电流，直到电压低于截止电压或达到最大拉载电流。

型号	通道数	电压	电流	功率	精度	分辨率	通讯接口	尺寸
N61112-80-20	12	80V	20A	150W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	10uV/10μA	LAN/RS485/RS232	3U	询价
N61112-150-20	12	150V	20A	150W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	0.1mV/10μA	LAN/RS485/RS232	3U	询价
N61112-600-05	12	600V	5A	150W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	0.1mV/1μA	LAN/RS485/RS232	3U	询价
N61106-80-40	6	80V	40A	300W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	10μV/10μA	LAN/RS485/RS232	3U	询价
N61106-150-40	6	150V	40A	300W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	0.1mV/10μA	LAN/RS485/RS232	3U	询价
N61106-600-10	6	600V	10A	300W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	0.1mV/10μA	LAN/RS485/RS232	3U	询价
N61104-80-60	4	80V	60A	540W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	10μV/10μA	LAN/RS485/RS232	3U	询价
N61104-150-60	4	150V	60A	540W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	0.1mV/10μA	LAN/RS485/RS232	3U	询价
N61104-600-15	4	600V	15A	540W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	0.1mV/10μA	LAN/RS485/RS232	3U	询价
N61102-80-120	2	80V	120A	900W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	10μV/0.1mA	LAN/RS485/RS232	3U	询价
N61102-150-120	2	150V	120A	900W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	0.1mV/0.1mA	LAN/RS485/RS232	3U	询价
N61102-600-30	2	600V	30A	900W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	0.1mV/10μA	LAN/RS485/RS232	3U	询价

N61100系列是一款高性能、多功能的多通道可编程电子负载。产品为集成应用量身定制，具备通讯速度快、集成度高、稳定性高的特点，多通道通讯响应时间<10ms，单机集成度高，标准19英寸3U机箱高达12通道。
