AC非接触电压探头

  • 商品型号:
    SP3000
  • 产品简介:
  • 在电线绝缘层上迅速观测信号 打破电工装备的常规的金属非接触式探头 ● 只要夹住电线绝缘层即可将电装信号可视化,可用于示波器观测波形 ● 汽车电气系统信号的测量、LIN信号等通讯信号的捕捉 ● 可用于以下用途: 由于设备的太小、使用防水连接器,无法接触金属端子时 为了减少重复连接,不想拔出连接器时 存在静电引起传感器故障的危险性,不能破坏绝缘层时

  • 商品详情
  • 规格参数
  • 附件

在电线绝缘层上迅速观测信号打破电工装备的常规的金属非接触式探头


● 只要夹住电线绝缘层即可将电装信号可视化,可用于示波器观测波形


● 汽车电气系统信号的测量、LIN信号等通讯信号的捕捉


● 可用于以下用途:


由于设备的太小、使用防水连接器,无法接触金属端子时


为了减少重复连接,不想拔出连接器时


存在静电引起传感器故障的危险性,不能破坏绝缘层时


额定测量电压

5 Vrms (14.14 Vp-p)

输出率

1 V / V

上升沿时间

4.5 μs 以下

频带

10 Hz〜100 kHz (-3 dB)

电压测量精度

± 2.5% rdg. ± 1% f.s. (0.5 Vrms 〜 5 Vrms)

被测导体的影响

± 5% rdg. (成品外径φ1.0〜2.5 mm, 符合UL1007, UL1015, AV, AVS, AVSS标准的导体)

电源

(1) USB总线电源 (USB-mini端子:DC 5 V), 1.5 VA
(2) AC适配器Z1013 (AC 100〜240 V, 50/60 Hz), DC 5 V/2.6 A, 7.5 VA (含AC适配器)

输出

绝缘BNC端子 (连接测量仪器), 输出电阻: 50 Ω

体积及重量

120W × 25H × 55D mm, 160 g, 线长1.5 m

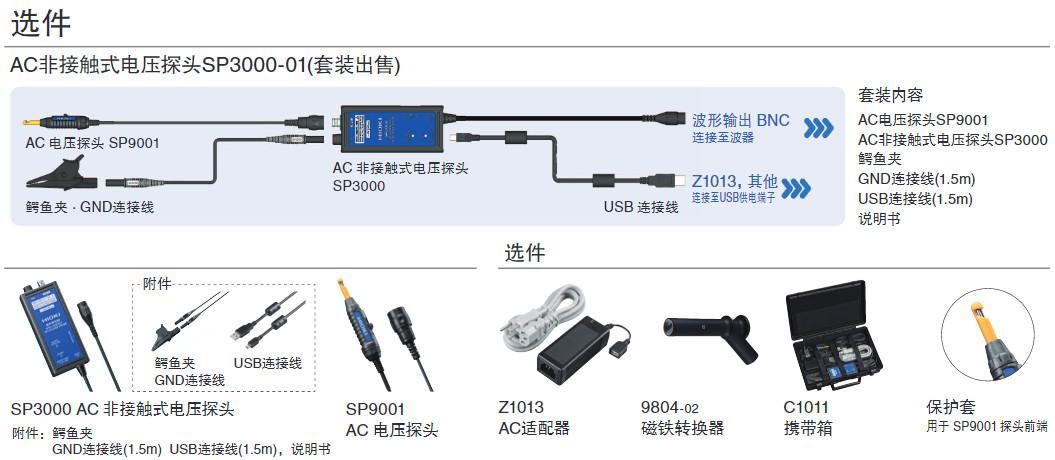

附件

GND连接线(1.5m) ×1, 鳄鱼夹×1, USB连接线(1.5m) ×1, 使用说明书×1

【前端部分】AC电压探头SP9001

测量方式

结合静电容量平衡方式(无法用于裸线测量)

可测导体直径

被覆电线,φ 1.0 mm 〜 φ 2.5 mm

最大输入电压

有效值:30 Vrms 以下, 峰值: 42.4 Vpeak以下

体积及重量

15.0W × 13.9H × 77.4D mm, 52 g, 线长1 m
