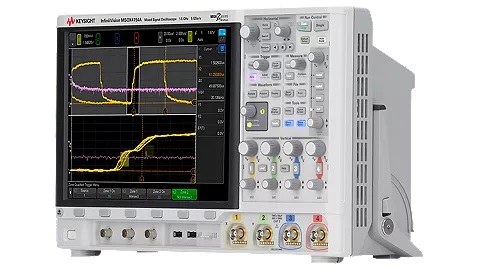

Keysight 4000 X 系列示波器能够提供新一代示波器的卓越性能，波形更新速率超越同档产品 20 倍，可以显示最详细的信号细节。业界领先的 12.1 英寸电容触摸屏具有创新的 InfiniiScan Zone 硬件触摸触发能力，可提供最直观的操作界面，使您可以更快获得测量结果。4000 X 系列是完全可升级的 5 合 1 仪器，可提供最大的投资保护。

主要特性：

200 MHz 至 1.5 GHz，DSO 和 MSO 型号

联系我们获取报价

产品介绍

产品参数

产品介绍

主要特点

●200 MHz 至 1.5 GHz，DSO 和 MSO 型号

●12.1 英寸电容触摸屏提供简单的操作和归档，可以简化您的测试

●独有的区域触摸触发技术支持您在几秒钟内轻松隔离信号

●高达 1,000,000 波形/秒的更新速率可以让您查看最详细的信号细节

●通过可选的集成数字通道（MSO）、串行协议分析、双通道 WaveGen 和 3 位电压表，获得更多的功能

●仪器的全面可升级性可以保护您的投资，您可以随时添加这些选件和增加带宽

产品参数

InﬁniiVision	6000 X 系列	4000 X 系列	3000 X 系列	2000 X 系列
模拟通道	2 或4	2 或4	2 或4	2 或4
数字通道	16 (MSO 型号或升级型号)	16 (MSO 型号或升级型号)	16 (MSO 型号或升级型号)	8 (MSO 型号或升级型号)
带宽	1、2.5、4、6 GHz	200、350、500 MHz、 1、1.5 GHz	100、200、350、500 MHz、 1 GHz	70、100、200 MHz
最高采样率	20 GSa/s	5 GSa/s	4 GSa/s (500 MHz) 5 GSa/s (1 GHz)	2 GSa/s
最大存储器深度	4 Mpts	4 Mpts	2 Mpts (标配) 4 Mpts (选件)	100 kpts (标配) 1 Mpts (选件)
最高波形更新速率	> 450,000 个波形/秒	> 1,000,000 个波形/秒	> 1,000,000 个波形/秒	> 50,000 个波形/秒
显示	12.1 英寸电容触摸屏	12.1 英寸电容屏	8.5 英寸显示屏	8.5 英寸显示屏
InﬁniiScan 区域触发	标配	标配	无	无
语音控制	标配	无	无	无
WaveGen 20 MHz	双通道任意波形发生器	双通道任意波形发生器	单通道任意波形发生器	单通道函数发生器
函数/任意波形发生器	(选件)	(选件)	(选件)	(选件)
集成的数字电压表	选件	选件	选件	选件
集成的硬件计数器	5 位(标配), 10 位+ 累加器(选件)	5 位(标配)	5 位(标配)	5 位(标配)
搜索和导航	标配, 支持列表功能	标配	标配	仅限串行
分段存储器	标配	标配	选件	选件
模板/极限测试	选件	选件	选件	选件
串行协议分析选件	I2C/SPI、UART、CAN/ LIN、FlexRay、I2S、 MIL-STD1553、 ARINC429、USB 2.0	I2C/SPI、UART、 CAN/LIN、FlexRay、 I2S、MIL-STD1553、 ARINC429、USB 2.0	I2C/SPI、UART、 CAN/LIN、FlexRay、I2S、 MIL-STD1553、ARINC429	I2C/SPI, UART, CAN/LIN (不与数字通道同时使用)
高级分析选件	功率分析、USB 2.0 信号质量测试、HDTV 分析、 FPGA	功率分析、USB 2.0 信号质量测试、HDTV 分析、 FPGA	功率分析、 HDTV 分析、FPGA	无
色级	标配	无	无	无
直方图	标配	无	无	无
FFT	标配增强的FFT	标配	标配	标配
具有时钟恢复功能的	选件	无	无	无
抖动分析
实时眼图	选件	无	无	无
先进的运算	标配, 同时显示4 个函数	标配, 显示一个函数	可选, 显示一个函数	无
连通性	标配USB 2.0、LAN、视频接口(GPIB 选件),支持USB 鼠标和键盘	标配USB 2.0、LAN、视频接口(GPIB 选件),支持USB 鼠标和键盘	标配USB 2.0 接口 (LAN/视频/GPIB 选件),支持USB 键盘	标配USB 2.0 接口 (LAN/视频/GPIB 选件),支持USB 键盘
