产品介绍

主要性能指标

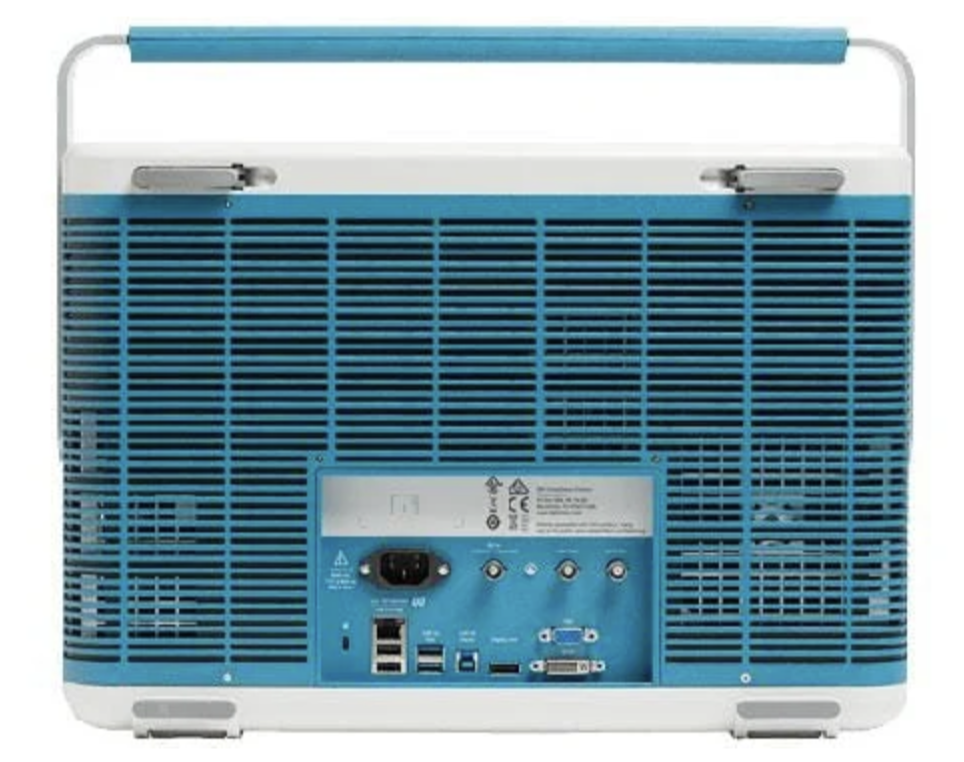

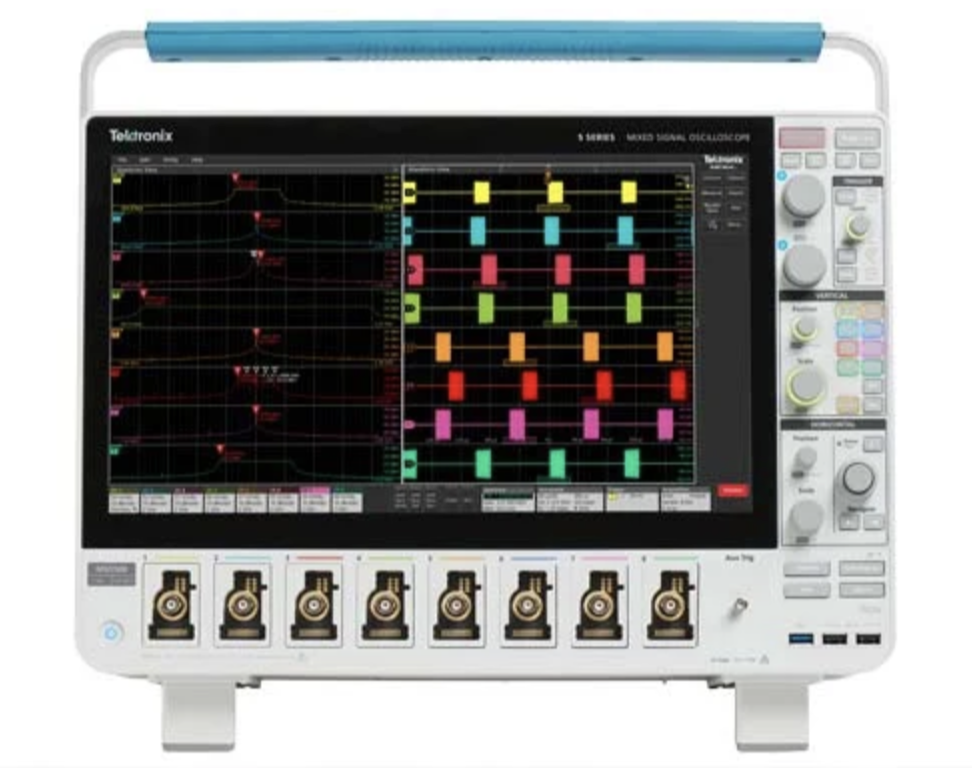

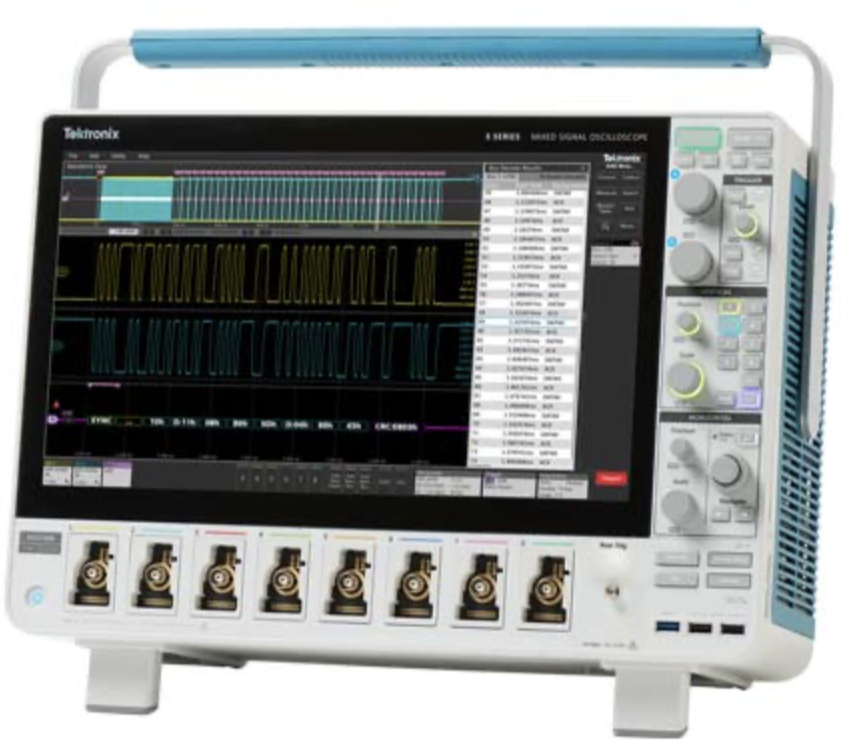

5 系列 MSO 拥有极具创新的手指开合-滑动-缩放触摸屏用户界面，业内超大的高清显示器，以及 4 个、6 个或 8 个 FlexChannel® 输入，每条通道可以测量一个模拟信号或 8 个数字信号，可以解决当前及未来棘手的挑战。它为性能、分析和整体用户体验设立了新的标准。

输入通道

4、6 或 8 FlexChannel® 输入
每个 FlexChannel 提供：
- 一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者
- 使用 TLP058 逻辑探头时 8 个数字逻辑输入

带宽（所有模拟通道）

350 MHz、500 MHz、1 GHz、2 GHz（可升级）

采样率（所有模拟/数字通道）

实时：6.25 GS/s
插补：500 GS/s

记录长度（所有模拟/数字通道）

62.5 M 点标配
125 M、250 M、500 M 点，（选配且可升级）

波形捕获速率

>500,000 个波形/秒

垂直分辨率

12 位 ADC
高分辨率模式下高达 16 位

标准触发类型

边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频（可选），射频对时间（可选）
辅助触发 ≤5 VRMS，50Ω，250 MHz (>200 mVpp)（仅边沿触发）

标准分析

光标：波形，V条，H条，V&H 条
测量：36 项
频谱视图：频域分析，独立控制频域和时域
FastFrame™：分段内存采集模式，最大触发速率 >5,000,000 波形/秒
绘图：时间趋势、直方图、和相位噪声
数学：基本波形代数、FFT 和高级公式编辑器
搜索：搜索任何触发标准
抖动：TIE 和相位噪声

产品参数

技术规格

示波器
	MSO54B	MSO56B	MSO58B
FlexChannel 输入通道	4	6	8
最大模拟通道数	4	6	8
最大数字通道数（带可选逻辑探头）	32	48	64
带宽（计算的上升时间）	350 MHz (1.15 ns), 500 MHz (800 ps), 1 GHz (400 ps), 2 GHz (225 ps)
DC 增益精度	< 2 GHz 型号：	50 Ω：±1.0%（≤ 1 mV/div 时 ±2.0%） ±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置） 1 MΩ：±1.0%（≤ 1 mV/div 时 ±2.0%） ±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置）
DC 增益精度	2 GHz 型号：	50 Ω：±1.2%（≤ 1 mV/div 时 ±2.0%） ±0.6% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置） 1 MΩ：±1.0%（≤ 1 mV/div 时 ±2.0%） ±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置）
ADC 分辨率	12 位
垂直分辨率	8 位 @ 6.25 GS/s 12 位 @ 3.125 GS/s 13 位 @ 1.25 GS/s（高分辨率） 14 位 @ 625 MS/s（高分辨率） 15 位 @ 312.5 MS/s（高分辨率） 16 位 @ ≤125 MS/s（高分辨率）
采样率	在所有模拟/数字通道上 6.25 GS/s（160ps 分辨率）
记录长度（标配）	所有模拟/数字通道上 62.5 M 样点
记录长度(选配)	所有模拟/数字通道上 125 M、250 M 或 500 M 样点
波形捕获速率	>500,000 wfms/s
任意波形/函数发生器（可选）	13 种预先定义的波形类型，高达 100 MHz 输出
DVM	4 位 DVM（产品注册后免费）
触发频率计数器	8 位频率计数器（产品注册后免费）

垂直系统- 模拟通道

带宽选项: 50 Ω：20 MHz、250 MHz 及您所拥有型号的全带宽值; 1 MΩ：20 MHz、250 MHz、500 MHz

输入耦合: DC、AC

输入阻抗: 50 Ω ± 1%; 1 MΩ ± 1%，13.0 pF ± 1.5 pF（< 2 GHz 型号）; 1 MΩ ± 1%，14.5 pF ± 1.5 pF（2 GHz 型号）

输入灵敏度范围

1 MΩ: 500 µV/div ~ 10 V/div，1-2-5 序列
50 Ω: 500 µV/div ~ 1 V/div，1-2-5 顺序; 500 μV/div 是 1mV/div 的 2 倍数字缩放

最大输入电压: 50 Ω：5 VRMS，峰值 ≤ ±20 V (DF ≤ 6.25%); 1 MΩ：300 VRMS，CAT II; 在 4.5 MHz ~ 45 MHz 时以 20 dB/10 倍频程速率下降，在 45 MHz ~ 450 MHz 时以 14 dB/10 倍频程速率下降。450 MHz 以上时，5.5 VRMS

有效位 (ENOB)，典型值

< 2 GHz 型号，高分辨率模式，50 Ω，10 MHz 输入，90% 全屏

带宽	ENOB
1 GHz	7.6
500 MHz	7.9
350 MHz	8.2
250 MHz	8.1
20 MHz	8.9

2 GHz 型号，高分辨率模式，50 Ω，10 MHz 输入，90% 全屏

带宽	ENOB
1 GHz	7.0
250 MHz	7.8
20 MHz	8.7

随机噪声，RMS，典型值

2 GHz 型号，高分辨率模式 (RMS)

2 GHz 型号	50 Ω			1 MΩ
V/div	1 GHz	250 MHz	20 MHz	500 MHz	250 MHz	20 MHz
≤1 mV/div 1	66.8 μV	66.8 μV	27.2 μV	208 μV	117 μV	64.6 μV
2 mV/div 2	96.9 μV	77.5 μV	28.5 μV	224 μV	117 μV	66.7 μV
5 mV/div 3	202 μV	108 μV	37.4 μV	238 μV	133 μV	68.7 μV
10 mV/div	275 μV	147 μV	56.1 μV	277 μV	173 μV	83.6 μV
20 mV/div	469 μV	251 μV	106 μV	416 μV	278 μV	125 μV
50 mV/div	1.10 mV	589 μV	253 μV	916 μV	620 μV	271 μV
100 mV/div	2.75 mV	1.47 mV	602 μV	1.90 mV	1.36 mV	603 μV
1 V/div	18.4 mV	10.8 mV	4.68 mV	20.3 mV	14.6 mV	6.54 mV

1 GHz，500 MHz，350 MHz 型号，高分辨率模式 (RMS)，典型值

< 2 GHz 型号	50 Ω					1 MΩ
V/div	1 GHz	500 MHz	350 MHz	250 MHz	20 MHz	500 MHz	350 MHz	250 MHz	20 MHz
≤1 mV/div 4	254 μV	198 μV	141 μV	118 μV	70.0 μV	189 μV	143 μV	118 μV	64.8 μV
2 mV/div	255 μV	198 μV	143 μV	121 μV	70.4 μV	194 μV	145 μV	121 μV	66.0 μV
5 mV/div	262 μV	202 μV	150 μV	133 μV	72.8 μV	196 μV	152 μV	130 μV	69.6 μV
10 mV/div	283 μV	218 μV	169 μV	158 μV	79.8 μV	212 μV	167 μV	154 μV	78.2 μV
20 mV/div	357 μV	273 μV	222 μV	223 μV	102 μV	269 μV	214 μV	223 μV	104 μV
50 mV/div	677 μV	516 μV	436 μV	460 μV	196 μV	490 μV	410 μV	480 μV	207 μV
100 mV/div	1.61 mV	1.23 mV	1.02 mV	1.04 mV	464 μV	1.16 mV	964 μV	1.05 mV	475 μV
1 V/div	13.0 mV	9.88 mV	8.41 mV	8.94 mV	3.77 mV	13.6 mV	10.6 mV	11.1 mV	5.47 mV

用高分辨率 12 位模数转换器查看信号详细信息。查看多通道光谱分析、测量统计数据、表格和趋势图，随时换个角度思考。 1.25 GHz 时为 12 位分辨率，50 MHz 时为 16 位分辨率 内置 DDC 支持多通道同步频谱分析
