利用易操作的光标和强大的 32 种自动测量功能测量更多信号。利用 Wi-Fi 连接和 100-BaseT 以太网端口共享更多信号。这款实惠的示波器可提供您需要的性能。

主要特性：

利用其更大的 9 英寸显示屏可以查看更多信号，该显示屏具有 15 个水平格，可提供更长的每屏幕时间以及 5M 记录长度，从而捕获长时间窗口。

联系我们获取报价

产品介绍

产品参数

产品介绍

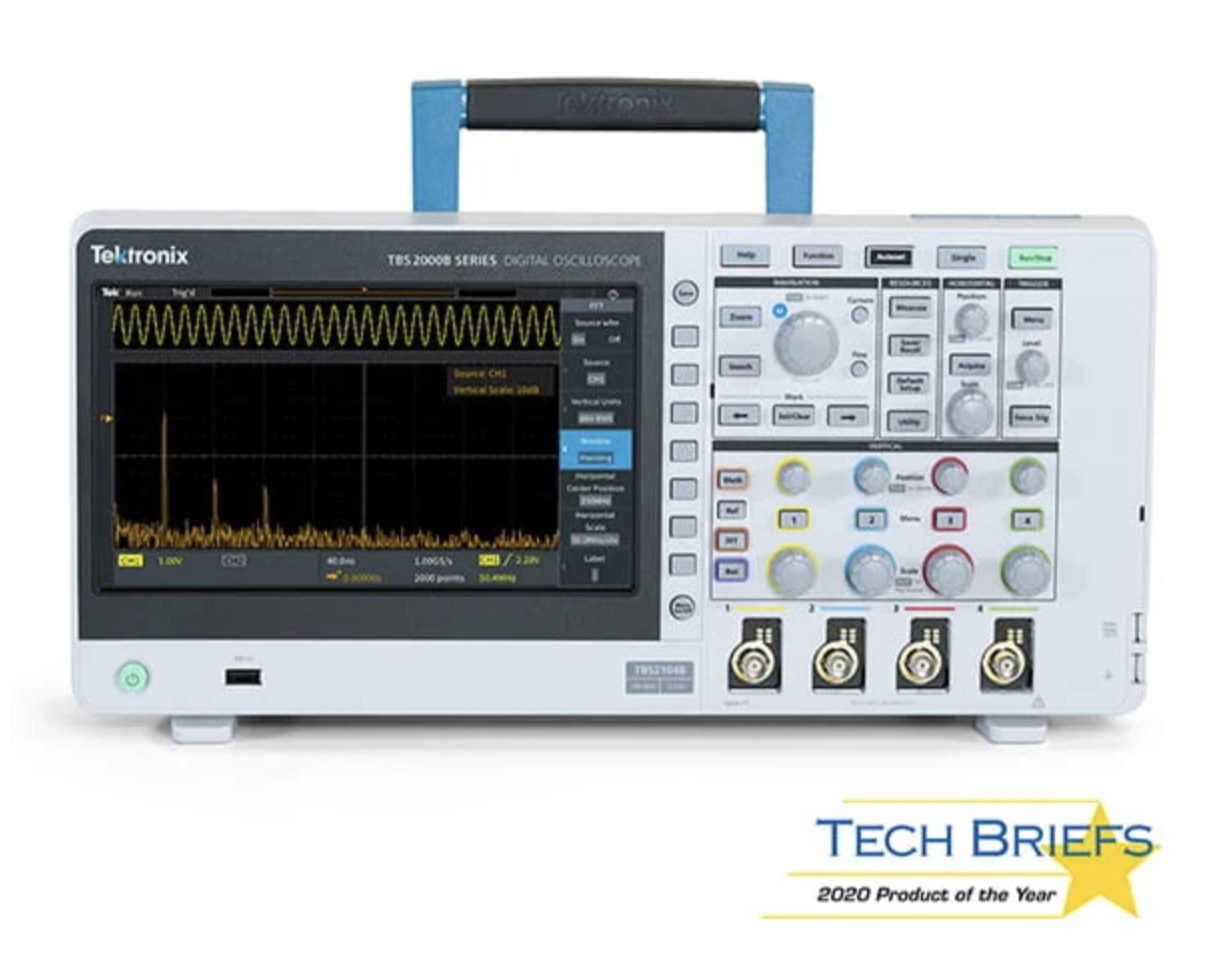

TBS2000B 系列示波器具有9 英寸WVGA 显示器，500万点记录长度和 2 GS/s采样率，可捕获和显示明显多得多的信号，帮助您更快地调试和验证设计。全新的波形上面光标读数和32 种自动测量，使您能够简便地、满怀信心地分析信号，每种功能都拥有丰富的小贴士。TekVPI® 探头接口不仅支持传统无源BNC 探头，还支持最新有源电压探头和电流探头，应用范围极广。

主要性能指标

2 个和 4 个模拟通道型号
200 MHz、100 MHz和 70 MHz带宽型号，高达 2 GS/s采样率
所有通道上 5 M记录长度
5 年保修

主要特点

具有15 个水平网格的9 英寸WVGA彩色显示器显示信号增加50%
TekVPI 探头接口支持有源探头、差分探头和电流探头，支持自动定标和单位
全新前端设计可实现更精确的测量
32 种自动测量和FFT 功能，快速分析波形
搜索和标记功能，轻松识别采集波形中发生的事件
HelpEverywhere® 为新用户提供有益的屏显小贴士
内置示波器介绍手册，提供操作说明和示波器基础知识
仪器用户界面和前面板面饰被翻译成10 种语言

产品参数

型号	TBS2072B	TBS2074B	TBS2102B	TBS2104B	TBS2202B	TBS2204B
模拟通道	2	4	2	4	2	4
带宽	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
最大采样率	2 GS/s – 半通道 1 GS/s – 全通道	2 GS/s – 半通道 1 GS/s – 全通道	2 GS/s – 半通道 1 GS/s – 全通道	2 GS/s – 半通道 1 GS/s – 全通道	2 GS/s – 半通道 1 GS/s – 全通道	2 GS/s – 半通道 1 GS/s – 全通道
记录长度	5 M点	5 M点	5 M点	5 M点	5 M点	5 M点

垂直系统、模拟通道

硬件带宽限制: 20MHz

输入耦合: DC 或 AC

输入阻抗: 1 MΩ ± 1 %, 13 pF ± 1.5 pF

输入灵敏度范围: 1 mV/div 至 10 V/div

垂直分辨率: 8 位

最大输入电压，1 MΩ: 300 VRMS，安装类别 II；峰值 ≤ ±450 V

采集模式

采样: 采集采样值。
峰值检测: 在所有扫描速度下，捕获最窄 3.5 ns 的毛刺。
平均: 平均包含 2 ~ 512 个波形。
高分辨率: 将一个采集间隔的多个采样平均到一个波形点。
滚动: 在屏幕上从右向左以小于等于 40 ms/div 的扫描速度滚动波形。
