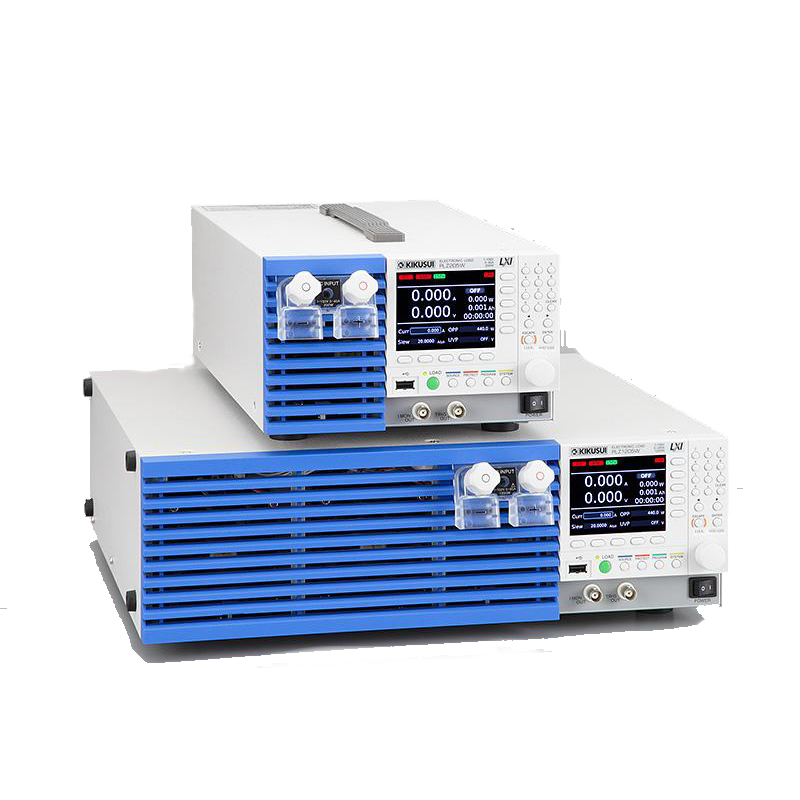

PLZ-5W系列产品（以下称PLZ-5W）继承了本公司传统产品（PLZ-4W系列产品）的极佳操作性，更采用了清晰度高的彩色液晶显示器（LCD）。最大动作电压150V, 最低动作电压1V。本系列产品是除了具有恒流, 恒阻, 恒压, 恒功率, 恒流＋恒压, 恒阻＋恒压的6种动作模式之外, 还新加了对于输入电压可随意设置电流的任意IV特性（ARB）模式的高性能直流电子负载装置。
它除了具有最高速率60A/μs（PLZ1205W）的高速响应和10μA的最小设置分辨率（PLZ205W L量程）之外, 还具备了软启动功能, 可改变速率, 切换响应（CV/CR模式）, 开关功能, ABC预设存储器, 20个设置存储器, 时序功能等多样的功能。由于实现了高速响应, 可灵活对应需要高速电流变化的电源试验和电流传感器试验等。而且, 外部电压输入也做成了大范围, 可以支持各种应用。除此之外, 通过连接助推器（PLZ2405WB）可以节省空间实现最大10.8kW/2160A（与本公司以往产品比较, 参照P6）。作为通信接口的LAN（LXI）/USB/RS232C也被列为标准配备, 可轻易嵌入到各种检查系统中。
产品系列
电流达到额定值为止的上升时间为4μs。支持增加电源评估重要性的高速过度响应试验。
适用于模拟电阻器特性的恒定电阻动作电源启动测试等的功能。
在任意IV特性（ARB）模式下，登记多个IV特性上的任意点（电压与电流值组合）就可以设置任意的IV特性。任意点可登记3点～100点。可用于LED负载的模拟等。
使用短路功能，在恒流（CC）模式下会设置为Max电流值，在恒阻（CR）模式下会设置维Min电阻值，且EXT CONT连接器的继电器（DC 30V/1A）接点会关闭。可驱动外部的大电流用继电器等使负载输入端子短路。
在恒流模式和恒阻模式中，可以进行Max100kHz的开关操作。即使在加载中也可以更改等级，频率，占空比等设置参数。
时序是连续地执行预先设置动作的功能。时序以程序与步骤所组成。程序为步骤的集合体，而步骤是从第1步开始按顺序一步步地被执行。直到最后的步骤结束，该程序便完成了一次执行。
用TALink（Transient Acquire Link）触发，可与时序的步骤同步，将数据记录在PLZ-5W上。记录下来的数据可通过与PLZ-5W的通讯来取得。
将信号发生器和数字电压表组成而成的简易阻抗测试系统等，可灵活支持各种应用。
不需要函数任意波形发生器。
在保险丝熔断试验中，直流电源的恒定电流工作需要高速电流控制。仅靠直流电源很难实现高速电流控制，但只要与电子负载装置PLZ-5W系列组合使用，即可实现高速电流控制。
保险丝熔断试验要求JASO D612标准。可进行标准要求的各种试验（电压下降试验，瞬变电流遮断试验，熔断时间试验，分步通电试验，遮断容量试验）。
仅用大功率开关电源PAT-T系列不能进行高速工作，通过串联和并联连接电子负载装置PLZ-5W系列可形成高速响应的单极电源。由此便可在高速工作时实现对电池的图案化充电电流，放电电流的同步，并使电流流动。如果进一步在电池评测试验中使用PLZ-5WZ，即可在评测过程中无缝地测量电池的阻抗。
通过与直流电源组合形成高精度的恒流电源，也可支持电流传感器的评测等。此外，具备3阶段的范围设定，可根据要设定的电流值选择电流设定分辨率。
通过登记多个I-V特性上的任意点 （压值，电流值的组合）就可以设置非直线的负载特性。任意点可登记3点～100点。可用于LED负载的模拟等情况。由于输入电压可任意设置电流，因此可以实现以前所无法完成的应用，例如只能靠外加电压工作的开关等。
